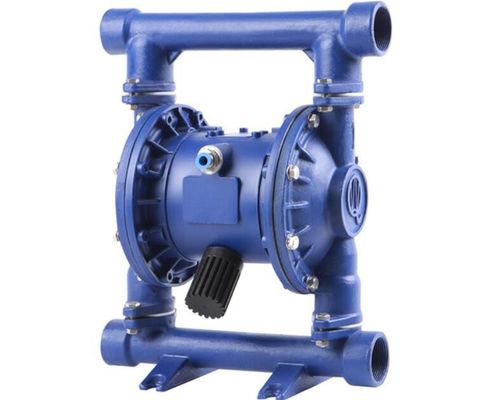

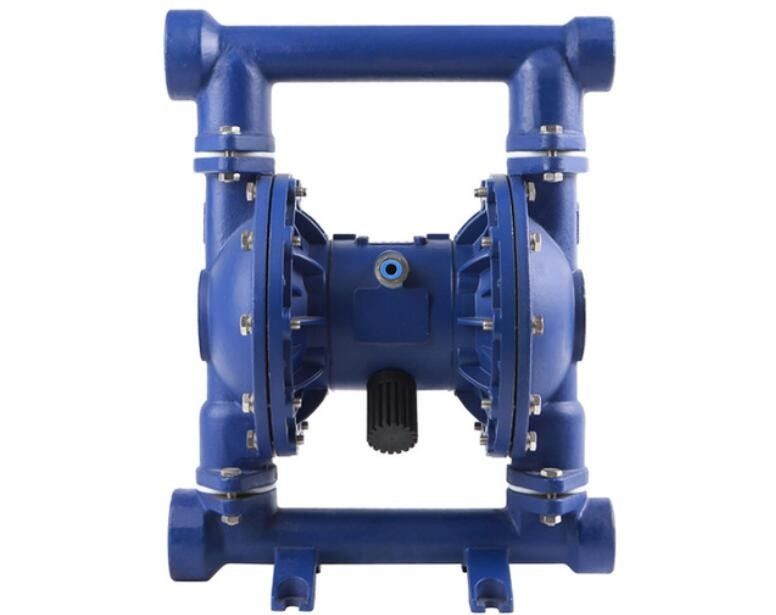

QBY3 de pomp van het reeksdiafragma
QBY3 de diafragmapomp is de 3de pompen van het generatie pneumatische diafragma die wij ons hebben ontwikkeld. Met betrouwbare kwaliteit en lange levensduur, trilling met geringe geluidssterkte, verplettert de kleine, nooit, fijn vakmanschap zes voordelen. Pompende vloeistoffen die kunnen stromen, maar ook gemakkelijk om één of ander stromend middel, met pomp, pompen te vervoeren met duikvermogen, die pompen, modderpompen en andere vervoersmachines en onzuiverheden beschermen vele voordelen:
1. Geen irrigatiewater, zuiging tot 5 meters, hoofd tot 70 meters, de afzetdruk > 7bar
2. Brede stroom en goede prestaties, die de maximumdeeltjesdiameter van 10 mm toestaan. Pompende modder, onzuiverheden, minimale slijtage en scheur op de pomp
3. Hoofd, stroom door de open klep om de stepless aanpassing (drukregelaar tussen 1-7bar) te realiseren
4. De pomp heeft geen bewegende delen, geen verbindingen, diafragma's uitgeput middel en de pomp die delen in werking stellen, die middel werken is volledig gescheiden van het transmissiemiddel uit lekt niet. Zullen de zo pompende giftige, vluchtige of corrosieve media, milieuvervuiling en geen gevaar voor persoonlijke veiligheid veroorzaken.
5. Hebben geen elektriciteit, brandbare en explosieve veilig en betrouwbare plaatsen.
6. Kan in het middel worden ondergedompeld.
7. Het makkelijk te gebruiken, betrouwbare, open eenvoudig open einde en sluit de gasklep, zelfs voor lange periodes wegens ongeval of plotseling einde die zonder media lopen niet in schade aan de pomp zal resulteren, zodra de overbelasting, de pomp automatisch, met zelfbeschermingsprestaties, wanneer de lading terug naar normaal is, zal sluiten en automatisch kan beginnen te lopen.
8. De eenvoudige structuur, minder die delen dragen, de pomp is eenvoudig te installeren, gemakkelijk onderhoud, kan het pompende middel niet in contact met de de klep en het koppelen hefboom en andere bewegende delen komen, in tegenstelling tot andere types van pompen toe te schrijven aan de rotor, zuiger, toestel, vin die andere delen van de slijtageprestaties verlaten van geleidelijke daling
9. Het kan de zelfklevende vloeistof (viscositeit minder dan 10.000 CPS) overbrengen
10. Deze pomp werkt zonder oliesmering, zelfs niets uitvoerend; het heeft geen invloed op de pomp, die een belangrijke eigenschap van deze pomp is.
Toepassing
1. De chemische industrie: zuren, basissen, oplosmiddelen, opschortingen, verspreiding
2. De petrochemische industrie: ruwe olie, zware olie, vet, modder, modder, enz.
3. De verfindustrie: harsen, oplosmiddelen, kleurstoffen, verven, enz.
4. De dagelijkse chemische industrie: detergentia, shampoo, lotions, room, handroom, capillair-actieve stof.
5. Keramiek: modder, ceramische dunne modder, kalk, kleidunne modder.
6. Mijnbouw: steenkooldunne modder, magma, modder, mortier, dunne modderexplosieven, smeermiddelen, enz.
7. Waterbehandeling: kalk, zacht sediment, riolering, chemische producten, afvalwater.
8. De voedselindustrie: vloeibare semi-solid chocolade, zout, azijn, stroop, plantaardige olie, sojaolie, honing, dierlijk bloed.
9. De drankindustrie: gist, stropen, concentraten, vloeibaar mengsel, wijn, vruchtensap, glucosestroop, enz.
10. De farmaceutische industrie: oplosmiddelen, zuren, alkali, de vloeistof van het installatieuittreksel, zalf, plasma en andere vloeibare geneesmiddelen.
11. Document: een bindmiddel, hars, verf, inkt, verf, zoals waterstofperoxyde.
12. Elektronika: de oplosmiddelen, platerende vloeibare, schoonmakende vloeistof, zwavelzuur, salpeterzuur, verspillen zure, corrosieve zuren, het oppoetsen.
13.textile de industrie: chemische kleurstoffen, harsen, rubber etc.
14.Construction: de waterdunne modder, keramische tegelkleefstoffen, rotspulp, plafond eindigt, enz.
15.Car de industrie: oppoetsende room, oliën, koelmiddelen, automobielverf, de verf van de olieemulsie, vernis, duidelijke inspectieadditieven, het ontvetten vloeistof, verf, etc….
16.Furniture de industrie: kleefstoffen, vernissen, verspreiding, oplosmiddelen, verven, witte houten lijm, epoxyhars, zetmeelbindmiddel.
17.Metallurgy die, die en de industrie gieten verven: de de de metaaldunne modder, hydroxyde en carbide zullen, waspulp bestrooien.
QBY3 de pomp-prestaties van het reeksdiafragma parameters
| ModelNo. |
Max Flow |
Max Flow |
Hoofd |
Afzetdruk |
Zuiging |
Deeltjesdiameter |
Leveringsdruk |
Luchtconsumptie |
| (m3/h) |
lpm |
(m) |
(kgf/cm2) |
(m) |
(mm) |
(kbf/cm2) |
(m3/min) |
| Qby3-10 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1.1 |
18.9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| Qby3-20 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3.4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5.4 |
8.4 |
25 |
8.4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5.4 |
8.4 |
32 |
8.4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5.4 |
8.4 |
40 |
8.4 |
1.5 |
| Qby3-50 |
22 |
378.5 |
84 |
5.48 |
8.4 |
50 |
8.4 |
1.5 |
| QBY3-65 |
22 |
378.5 |
84 |
5.48 |
8.4 |
65 |
8.4 |
1.5 |
| Qby3-80 |
34 |
568 |
84 |
5.48 |
8.4 |
80 |
8.4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5.48 |
8.4 |
100 |
8.4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8.4 |
125 |
8.4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8.4 |
150 |
8.4 |
5 |
